El Institut Cartogràfic i Geològic de Catalunya (ICGC) es una institución del gobierno de la Generalitat que pertenece al Departamento de Territorio y que abarca las disciplinas de cartografía, geodesia, geología, geofísica y suelos. Desde sus orígenes toda la información recogida ha sido almacenada y trabajada de forma digital, es por ello por lo que es clave la seguridad y el buen funcionamiento de sus TIC. Los avances tecnológicos y un CPD con algunos años de antigüedad motivaron al Institut a abordar un proyecto para la renovación de su centro de datos.
ABAST se encargó de la construcción del nuevo centro de datos del ICGC apostando por la calidad de las soluciones de Rittal, fabricante líder en soluciones para Data Center, mejorando la disponibilidad de todos los equipos del Institut y promoviendo la sostenibilidad ambiental en sus proyectos mediante la eficiencia energética.
Vea este caso de éxito en vídeo
El Proyecto
El proyecto de construcción del nuevo centro de datos se adjudicó a través de licitación pública a la UTE ABAST-Gol, que presentó la propuesta con mejores valoraciones tanto en los aspectos técnicos como económicos. La parte tecnológica del proyecto fue diseñada y ejecutada por ABAST con soluciones para data center de Rittal, del cual es partner de referencia en España acreditados como Rittal Strategic Partner.

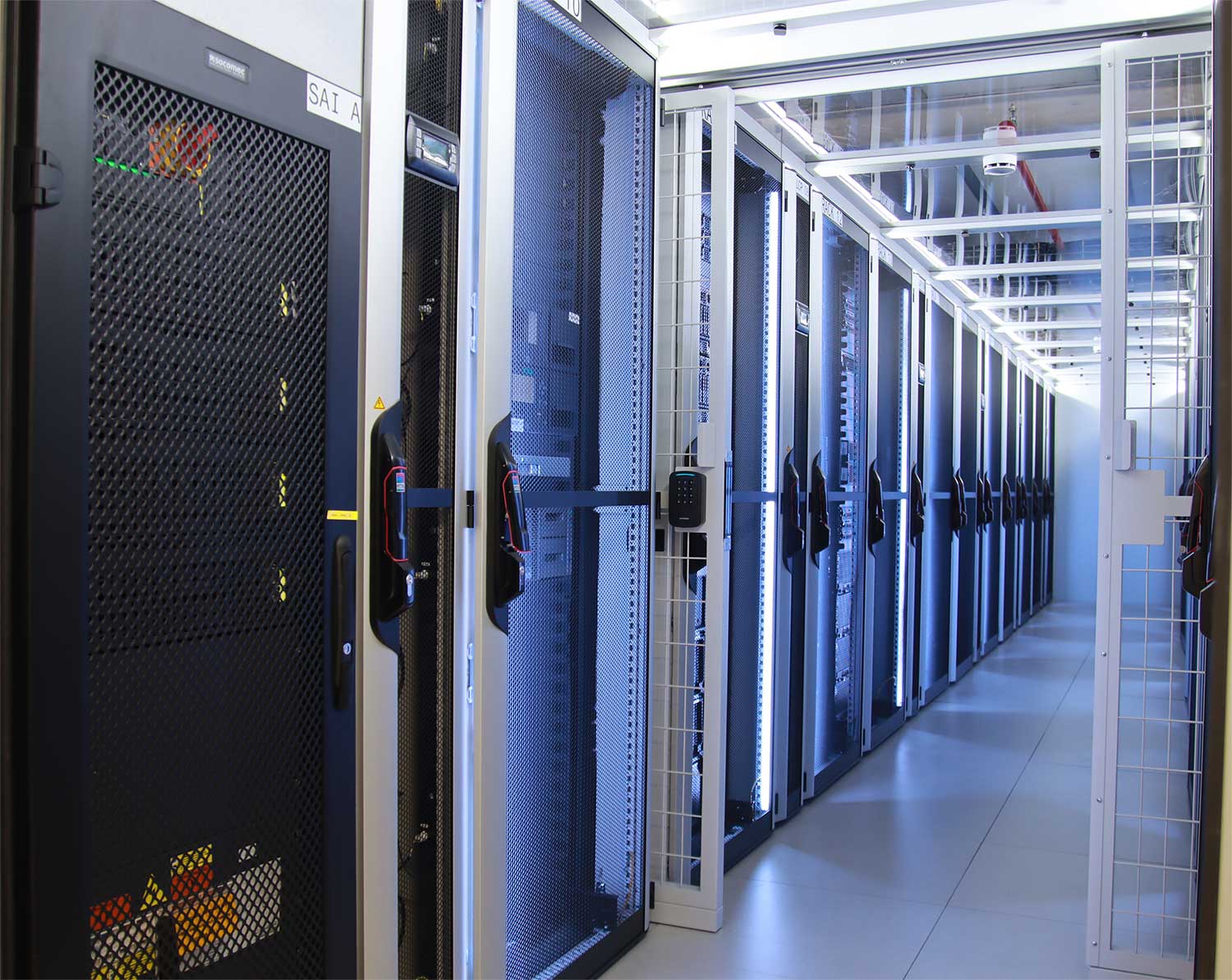

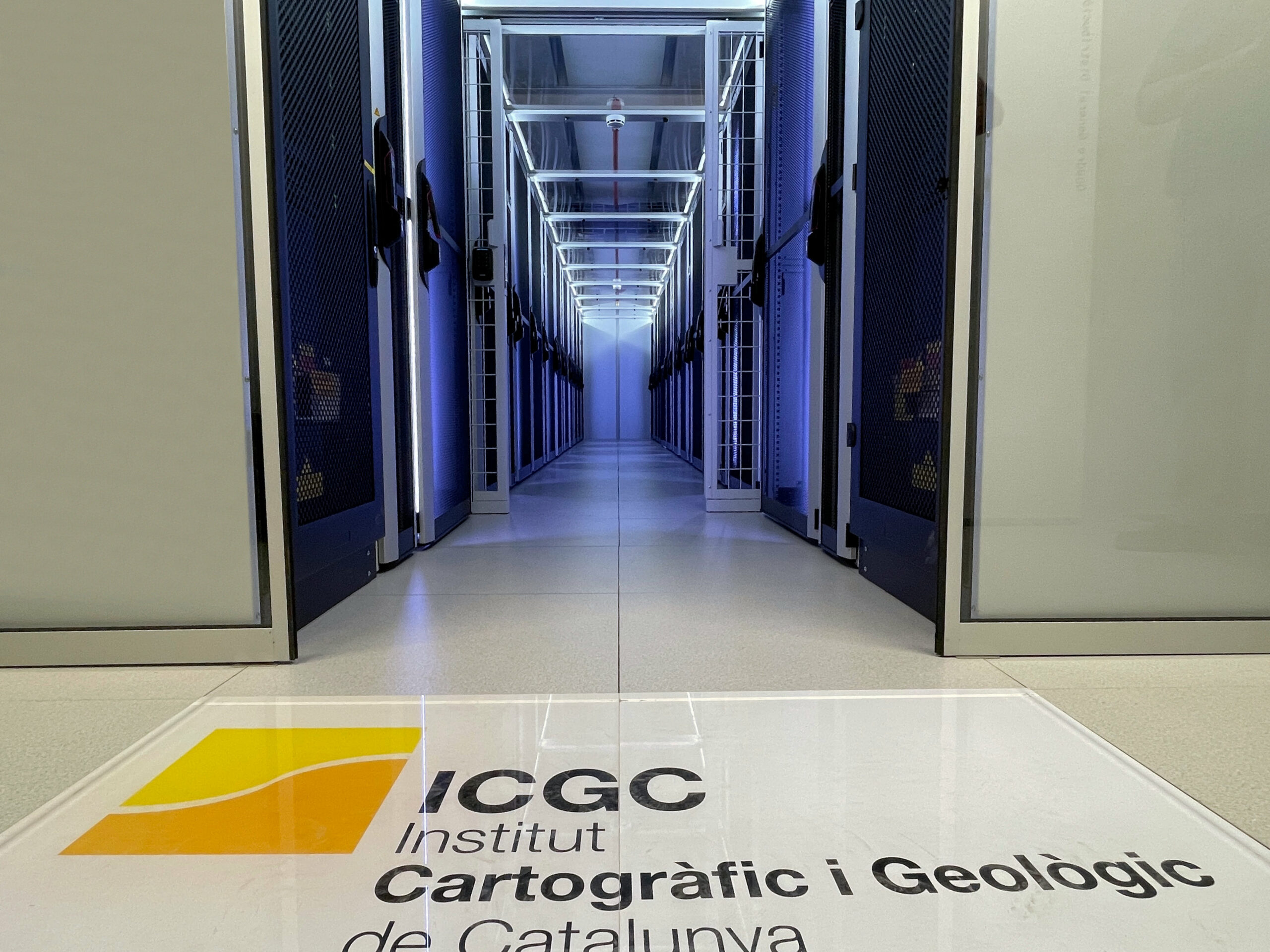

El nuevo data center del ICGC es una sala de 78 m2 diseñada por ABAST en base a criterios de seguridad y disponibilidad, eficiencia energética, observabilidad y facilidad de gestión. Se trata de un centro de datos moderno con diseño TIER 3, es decir, con disponibilidad superior al 99,98%, que alberga 22 racks con equipos de TI y comunicaciones.
El mayor reto de este proyecto era construir el nuevo centro de datos al lado del antiguo de forma que fuera posible mantener la operativa sin afectaciones en los procesos de IT. Todo ello en un espacio limitado, dentro de un edificio singular y protegido, ubicado en la montaña de Montjuïc. La construcción del nuevo CPD se desarrolló a lo largo de 6 meses según una estricta planificación ejecutando las diferentes fases de la forma y el tiempo previstos, con el mínimo impacto posible.
Seguridad y Disponibilidad
Para preservar la seguridad de todos los equipos del nuevo centro de datos se utilizó un cerramiento Rittal GSR+ en base a norma EN-1047/2 totalmente modular que protege el interior ante agentes externos como fuego exterior, agua, gases, polvo o vandalismo. A su vez, dispone de un sistema de detección y extinción de incendios automático, con gas NOVEC-1230, para posibles contingencias de este tipo dentro del CPD.
Para el control de acceso al CPD se dispuso un sistema doble de control dual RFID/PIN que garantiza que solo el personal adecuado pueda acceder al interior del CPD y a los espacios diferenciados de sistemas OT e IT. El primero de ellos está situado en el exterior del CPD y el segundo se encuentra instalado en una puerta metálica que da acceso a los racks de TI y comunicaciones.
Este control de acceso se apoya en una solución de video control IP Domo que permite también visualizar y controlar cualquier posible incidencia dentro del CPD.
La disponibilidad y continuidad del servicio en caso de incidencia en el suministro eléctrico es primordial para el Institut, es por ello por lo que el CPD cuenta con 2 SAIs Socomec Modulys GP 2.0 ERM en disposición 2N de 75+25 kW N+1 de 100 kW con tecnología modular y de alta eficiencia energética. Además, se realizó una nueva acometida para poder instalar un segundo generador eléctrico adicional al que ya tenían.
Eficiencia Energética

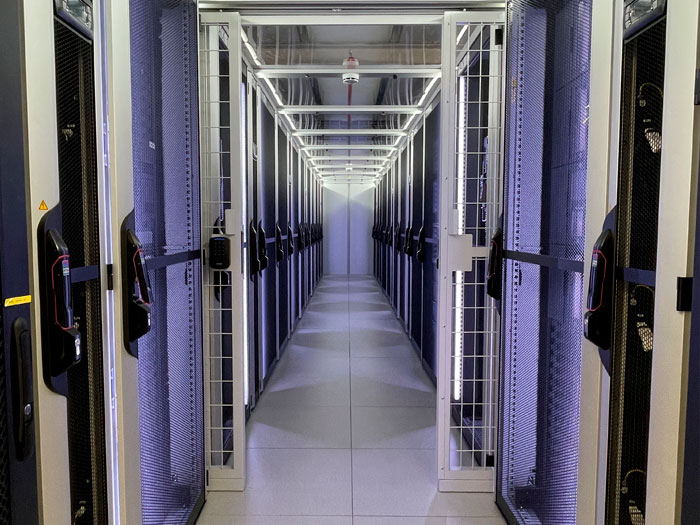

Con el objetivo de asegurar la eficiencia energética del nuevo CPD, se han dispuesto los 22 racks en una estructura de isla con cerramiento del “pasillo frío” que permite mejorar en gran medida la eficiencia, minimizando el espacio a refrigerar. Conjuntamente, el sistema de refrigeración está formado por 12 climatizadores de precisión Rittal LCP DX ubicados entre los racks, que usan la mínima energía necesaria para mantener los niveles de temperatura adecuados.
Mediante estas soluciones ha sido posible reducir el PUE (Power Usage Effectiveness) a valores inferiores al 1,5. Este indicador de la eficiencia energética del CPD relaciona el consumo energético total del CPD con el consumo energético de los equipos TI. Un data center se considera muy eficiente cuando los valores de PUE se sitúan de forma continuada por debajo de 1,5.
Observabilidad y Gestión
La utilización de sondas, un sistema de monitorización y gestión de alarmas, y un software DCIM Rittal RiZone para la gestión global del CPD permite al Institut conocer en todo momento las métricas ligadas a los diferentes subsistemas y a los factores relacionados con el buen funcionamiento y eficiencia. Estas herramientas facilitan el control y gestión del centro de datos, así como la aplicación de futuras mejoras.
Beneficios conseguidos
La creación del nuevo centro de datos ha supuesto grandes ventajas para el Institut:
- Un centro de datos moderno de alta calidad que fortalece la seguridad y asegura la disponibilidad de los servicios, sistemas y tecnologías de la información del Institut.
- Respecto a la sostenibilidad ambiental y eficiencia energética, con las mejoras aplicadas se ha conseguido pasar de un índice de eficiencia PUE (Power User Efectiveness) de 2,11 a uno de 1,48, que corresponde a un CPD altamente eficiente. Se calcula que, gracias a esto, además, el ahorro energético conseguido será de aproximadamente 140 MWh/año. Una reducción del consumo que no sólo representa un ahorro económico para la institución, sino que colabora con la sostenibilidad y el cuidado del Medio Ambiente porque equivale, en términos de emisiones de CO2, a una disminución de 38.220 kg de CO2 eq al año.
- Los sistemas de monitorización implementados permiten al Institut conocer el estado de sus sistemas TI y detectar posibles problemas en tiempo real para su inmediata resolución. Con ello se mejora la eficiencia de los procesos y se previene el tiempo de inactividad.
“El proyecto de reforma del data center ha sido un reto para los equipos técnicos del Institut, y sin duda, ha resultado fundamental la disponibilidad, la implicación y la experiencia del equipo técnico de ABAST para llevarlo a cabo con éxito.”
Sergi Racero, jefe del Área Tecnologías de la Información y las Comunicaciones
Sobre Institut Cartogràfic i Geològic de Catalunya
El institut Cartogràfic i Geològic de Catalunya fue creado en el año 1982 como Institut Cartogràfic i posteriormente, en 2014, se juntó con el Institut Geològic para formar el actual Institut Cartogràfic i Geològic de Catalunya.
El ICGC es un organismo público perteneciente al Departamento de Territorio de la Generalitat de Catalunya que tiene competencias sobre geodesia, cartografía, geología, geofísica y suelos.
Más información en www.icgc.cat
Sobre ABAST
ABAST es un integrador de soluciones TI que cuenta con casi 40 años de experiencia en el sector y dispone de un equipo de más de 450 profesionales en sus oficinas de Barcelona, Madrid y Palma. Su oferta de servicios y soluciones da respuesta a las necesidades tecnológicas de las organizaciones desde diferentes áreas de especialización: Governance & Security Services, Business Solutions, Data Services y Platform Services.
El área de proyectos Data Center de ABAST acredita una experiencia de más de 100 proyectos de construcción o mejora de centros de datos, con el objetivo de conseguir los máximos niveles de seguridad, flexibilidad y eficiencia energética. ABAST ofrece una oferta de servicios diferencial gracias a su visión como integrador TI con experiencia y conocimientos en diferentes áreas. ABAST es un partner de referencia de Rittal en España. Está certificado como Rittal Strategic Partner, la categoría más alta del programa global de partners de Rittal.
Más información en www.abast.es/datacenter
Sobre Rittal
Desde su fundación en 1961, Rittal ha evolucionado constantemente hasta convertirse en líder mundial de oferta de sistemas para armarios de distribución, distribución de corriente, climatización, infraestructura TI, así como software y servicio. Actualmente ofrece “Rittal – The System.”, una plataforma perfectamente armonizada de productos innovadores, soluciones de ingeniería avanzadas y servicio de asistencia mundial para una gran diversidad de exigencias. 10.000 trabajadores fabrican y desarrollan en Rittal, siempre bajo conceptos de responsabilidad por el medio ambiente y la sociedad.
Más información en www.rittal.es
Documentos

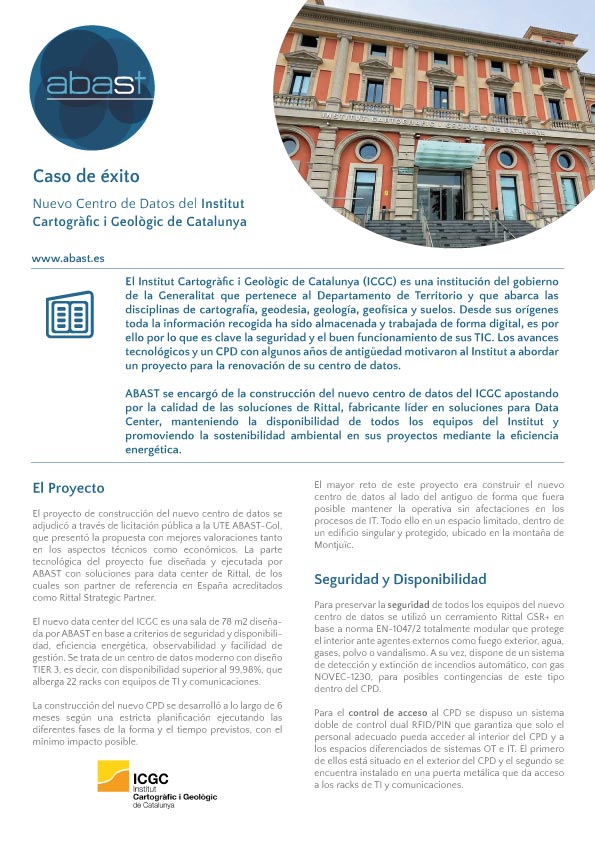

Caso de éxito Institut Cartogràfic i Geològic de Catalunya (PDF)
